Veuillez effectuer chaque étape à sa tour.

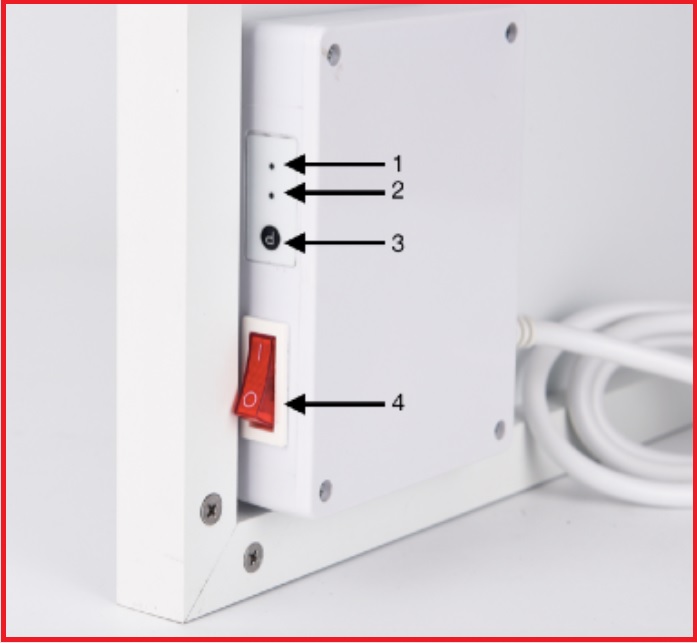

1. Assurez-vous que l'interrupteur d'alimentation ("4" sur l'image) est allumé. Le « I » sur l'interrupteur à bascule est enfoncé.
2. Appuyez deux fois sur le bouton d'appairage ("3" sur l'image - le bouton noir avec le logo Herschel) sur le récepteur Smart-R à l'arrière du panneau.
3. Vérifiez que la LED verte du récepteur SMART-R ("1" sur l'image) clignote maintenant.
4. Assurez-vous que le contrôleur XLS (T-MT ; T-BT ou T-PL) est éteint. « OF » doit s'afficher à l'écran.
Pour T-MT et T-BT :
5. Appuyez longuement sur le bouton "SET" à l'avant du contrôleur. "PAIR" clignote sur l'affichage.
Pour T-PL :
6. Appuyez longuement sur le bouton "P" à l'avant du contrôleur. "P" clignote à l'écran.
Résultats?
Il n'a pas été jumelé : la LED verte continue de clignoter. Le mot « PAIR » (ou « P ») reste clignotant sur la manette.
7. Assurez-vous que le panneau et le contrôleur sont proches l'un de l'autre (si vous devez rapprocher temporairement le T-MT du panneau, vous pouvez l'alimenter temporairement à l'aide d'un chargeur de téléphone avec micro USB). Assurez-vous que personne ne jumele également des contrôleurs dans une autre pièce. Répétez les étapes 1 à 6 à nouveau. Si vous n'avez toujours pas de chance, veuillez créer un ticket d'assistance. Si vous réussissez, veuillez passer à l'étape suivante ci-dessous.
L'appairage a été effectué : la LED verte est maintenant verte et le mot "PAIR" (ou "P") a disparu sur le contrôleur (notez que cela peut prendre plusieurs secondes pour que le mot "PAIR" disparaisse après que la LED Gren arrête de clignoter ).
8. Assurez-vous que le jumelage fonctionne correctement. Lorsque le contrôleur est allumé, veuillez noter la température ambiante qu'il affiche (par exemple 18 °C). Utilisez la touche + du clavier pour augmenter la température de consigne à un chiffre supérieur à la température ambiante (par exemple, appuyez sur + jusqu'à atteindre 22 °C). Le symbole de chauffage "ON" devrait apparaître sur le contrôleur et la LED ROUGE sur le récepteur SMART-R s'allumera. (Vous pouvez également entendre un petit «clic» si vous êtes à proximité du radiateur lorsqu'il s'allume).
9. Si cela réussit, éteignez le chauffage en appuyant sur le bouton – du contrôleur jusqu'à ce qu'un chiffre inférieur à la température ambiante soit réglé (par exemple 17°C dans notre exemple ci-dessus). Le symbole Chauffage "ON" disparaîtra sur le contrôleur et la LED ROUGE sur le contrôleur SMART-R s'éteindra également. (Vous pouvez également entendre un petit «clic» si vous êtes à proximité du radiateur lorsqu'il s'éteint).
RECAP sur les combinaisons LED
L'état du voyant LED sur le récepteur SMART-R vous indiquera l'état d'association de votre panneau. Les seules combinaisons possibles sont :
| Aucune LED n'est allumée | Le panneau n'est pas alimenté |
| La LED verte clignote. La LED rouge n'est pas allumée | Le panneau attend d'être associé à un contrôleur |
| La LED verte est verte fixe. La LED rouge n'est pas allumée | Le panneau est associé à un contrôleur, mais le chauffage n'est pas activé. |
| La LED verte est verte fixe. La LED rouge est allumée | Le panneau est associé à un contrôleur et le chauffage est activé. |
| Seule la LED rouge est allumée | Le panneau est en mode prioritaire. Il n'est pas jumelé. Le chauffage est allumé. |
Deux Conseils pratiques :
A) L'appariement du T-MT / T-BT / T-PL nécessite d'éteindre l'appareil et d'appuyer sur le bouton SET (T-MT/BT) ou le bouton P (T-PL). Si vous appuyez sur le bouton SET (ou P) lorsque l'appareil est allumé, vous accéderez au réglage d'étalonnage de l'heure et de la température. Changer par inadvertance l'heure et l'étalonnage si vous ne le souhaitez pas peut entraîner une confusion plus tard si le chauffage ne se met pas en marche à l'heure que vous attendez ou au niveau de confort que vous attendez. Il est donc toujours utile de vérifier cela (les détails se trouvent dans les instructions) avant de contacter Herschel.
B) Veillez à n'appliquer le verrouillage du clavier (si vous le souhaitez) qu'après avoir défini tous les paramètres souhaités via le clavier.
Si vous ne réussissez pas avec ce qui précède, veuillez créer un ticket d'assistance pour obtenir de l'aide et ne procédez pas à un diagnostic supplémentaire dans le couplage avec l'application, etc.
